Os Microscópios Eletrônicos de Transmissão (MET) utilizam a incidência de um feixe de elétrons na amostra gerar uma imagem altamente ampliada.
Assim como na Microscopia Eletrônica de Varredura (MEV), este ensaio também utiliza um feixe de elétrons para formar as imagens da amostra em análise, porém atua com um mecanismo um pouco diferente.
No equipamento de Microscopia Eletrônica de Transmissão (MET) existe um gerador de elétrons de alta tensão que se deslocam através de um tubo no vácuo antes de serem convergidos por uma lente eletromagnética, focalizando os elétrons em um feixe muito fino. Este feixe penetra a amostra, que por sua vez, é uma fina camada do material a ser analisado.

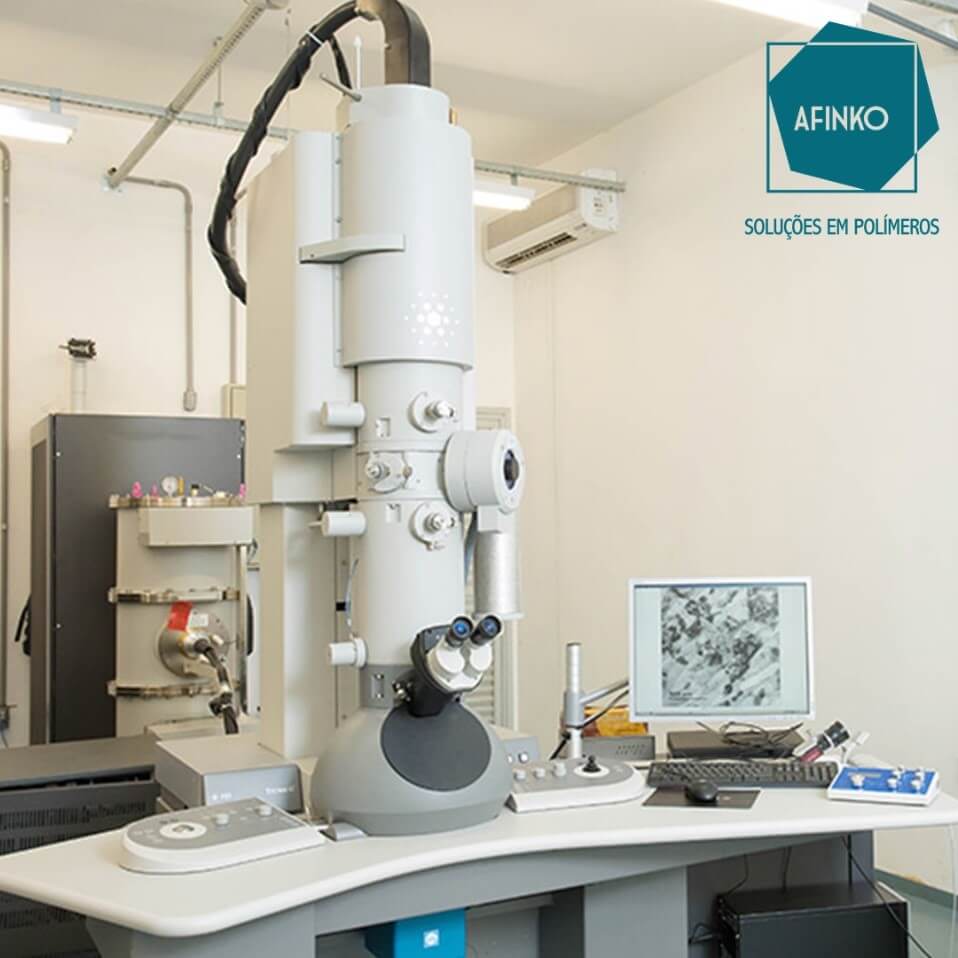

Figura: Equipamento de Microscopia Eletrônica de Transmissão (Fonte: Acervo Próprio)
Depois de atravessar a amostra, o feixe gerado atinge uma tela fluorescente posicionada na parte inferior do equipamento, onde a imagem da amostra é formada em diferentes tons, de acordo com a densidade, espessura e difração. As imagens formadas são bidimensionais e possuem um aumento de centenas de milhares de vezes.
Como são preparadas as amostras utilizadas no ensaio de Microscopia Eletrônica de Transmissão (MET)?
Esta análise exige que as amostras sejam muito finas, para que o feixe de elétrons seja capaz de atravessá-las. Portanto, para obter amostras com dimensões adequadas para o ensaio são necessários alguns processos, como por exemplo o corte e desbaste da amostra. Assim, o processo de preparação de amostras para a realização do ensaio é uma das etapas mais importantes para que se obtenha sucesso na coleta das informações desejadas.
Quais as informações podem ser obtidas pelo Microscópico Eletrônico de Transmissão (MET)?
Esta técnica de microscopia é utilizada em análises microestruturais por fornecer desde informações superficiais até níveis atômicos, como por exemplo: composição química, informações cristalográficas, avaliação de óxidos metálicos na composição, dispersão de cargas e aditivos, avaliação de fases dispersas em blendas, avaliação das fases de copolímeros, entre outros.
Além das imagens geradas, é possível empregar a coleta dos Raios X gerados durante o ensaio com o objetivo de estudar a composição elementar das amostras em análise. Esta Microanálise elementar é conhecida como Espectroscopia por Energia Dispersiva (EDS) e também pode ser realizada pela técnica de Microscopia Eletrônica de Varredura (MEV).
