A reometria capilar é uma técnica utilizada na engenharia de materiais para avaliar o comportamento reológico de polímeros fundidos sob condições de cisalhamento semelhantes às encontradas em processos industriais, como extrusão e moldagem por injeção. Por meio desse ensaio, é possível obter informações para caracterização sobre viscosidade, escoamento do material e estabilidade do polímero durante o processamento. No entanto, para que os resultados sejam confiáveis e representativos, diversos fatores precisam ser controlados e interpretados.
Temperatura de Ensaio
A temperatura é um dos parâmetros mais críticos na reometria capilar. Polímeros são altamente sensíveis a variações térmicas, e pequenas mudanças podem provocar grandes alterações na viscosidade do fundido. Temperaturas mais elevadas reduzem a viscosidade, facilitando o escoamento, enquanto temperaturas mais baixas aumentam a resistência ao fluxo. Além disso, temperaturas excessivas podem causar degradação térmica do polímero, especialmente em materiais sensíveis como PVC, poliésteres e poliamidas. Por isso, a seleção da temperatura deve simular as condições reais de processamento e respeitar os limites térmicos do material.
Taxa de Cisalhamento
A taxa de cisalhamento aplicada durante o ensaio influencia diretamente o comportamento reológico observado. A maioria dos polímeros apresenta comportamento pseudoplástico, ou seja, a viscosidade diminui com o aumento da taxa de cisalhamento. Ensaios realizados em faixas inadequadas de cisalhamento podem não representar corretamente o desempenho do material em processos industriais. Avaliar um amplo intervalo de taxas de cisalhamento permite compreender melhor o escoamento do polímero em diferentes condições operacionais.
Geometria do Capilar
As dimensões do capilar, como comprimento e diâmetro, afetam os resultados do ensaio. Capilares mais longos aumentam a perda de carga e podem intensificar efeitos como aquecimento por cisalhamento, enquanto diâmetros menores elevam a taxa de cisalhamento para uma mesma vazão. A relação comprimento/diâmetro (L/D) deve ser cuidadosamente escolhida para garantir medições estáveis e comparáveis, além de permitir correções adequadas, como a correção de Bagley para perdas de pressão na entrada do capilar.
Preparação e Caracteristicas da Amostra
O tipo de material, o tipo e características da amostra, etc devem ser levando em consideração no preparo da amostra para a análise. Polímeros com umidade residual, especialmente os higroscópicos como poliamidas e policarbonato, podem gerar resultados inconsistentes devido à formação de bolhas e degradação durante o aquecimento. Além disso, a homogeneidade do material é fundamental, principalmente em blendas ou materiais reciclados, onde a distribuição irregular de fases, cargas ou contaminantes pode afetar o escoamento.
Tempo de Residência
O tempo que o polímero permanece sob aquecimento antes e durante o ensaio também influencia os resultados. Tempos de residência prolongados podem levar à degradação térmica ou oxidativa, ou ainda a reticulação do material, alterando a viscosidade e mascarando o comportamento real do material. Esse fator é especialmente relevante para polímeros sensíveis ao calor ou contendo aditivos instáveis.
Presença de Aditivos e Cargas
Aditivos como plastificantes, cargas minerais, fibras e retardantes de chama modificam significativamente o comportamento reológico dos polímeros. Cargas sólidas tendem a aumentar a viscosidade e podem introduzir efeitos como deslizamento na parede do capilar ou instabilidades no fluxo. Já plastificantes reduzem a viscosidade ao aumentar a mobilidade das cadeias poliméricas. Conhecer a formulação do material é importante para interpretar corretamente os resultados da reometria capilar.
Condições do Equipamento
O controle preciso de força, pressão e deslocamento do pistão, são fundamentais para garantir dados confiáveis. Sensores descalibrados ou desgaste do capilar podem gerar erros sistemáticos, comprometendo a análise.

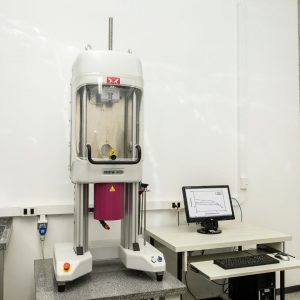

Fatores que Influenciam no Ensaio de Reometria Capilar em Polímeros
Importância para a Indústria
O controle dos fatores que influenciam o ensaio de reometria capilar se faz necessário para o desenvolvimento de materiais, controle de qualidade (recebimento e expedição de material), otimização de processos industriais, análise e prevenção de falhas. Resultados bem interpretados permitem prever o comportamento do polímero durante o processamento, reduzir desperdícios, melhorar a produtividade, garantir a qualidade do produto final.
Em um laboratório técnico de engenharia de materiais poliméricos, a reometria capilar é uma ferramenta estratégica e não muito utilizada para apoiar decisões técnicas, fornecendo dados fundamentais para o sucesso de aplicações em embalagens, automotivo, construção civil e diversos outros setores.
