O Ensaio de Contração Pós Moldagem é responsável por medir as variações das dimensões de uma peça pós processada.
O que é o fenômeno de contração pós moldagem?
Os polímeros são processados em temperaturas suficientemente altas para garantir que o material permaneça no estado fundido e com uma viscosidade adequada para a moldagem.
Após adquirir o formato desejado, com a redução da temperatura, os polímeros se contraem, reduzindo algumas dimensões projetadas para a peça. Em geral, por conta do maior empacotamento das moléculas, polímeros semicristalinos apresentam uma contração maior, após a moldagem, em relação aos polímeros amorfos. Este processo é consequência da formação das estruturas cristalinas, nas quais as moléculas se organizam espacialmente de forma a ocuparem um volume menor. Já nos polímeros amorfos não ocorre tal organização molecular acarretando na presença de contrações mais brandas após o seu resfriamento.
Quais os problemas gerados pela contração pós moldagem?
O principal problema causado por este fenômeno é a variação dimensional existente entre o projeto e a peça final, ou seja, a diferença entre as dimensões da peça projetada e da peça final, podendo comprometer a aplicação para a qual o polímero produzido é destinado.
Este problema se torna mais grave em peças utilizadas em conjunto com outros componente, como parafusos, pinos e outras peças poliméricas encaixadas. Caso ocorra uma variação dimensional da peça plástica moldada acima das tolerâncias permitidas o desempenho da peça final estará totalmente comprometido.

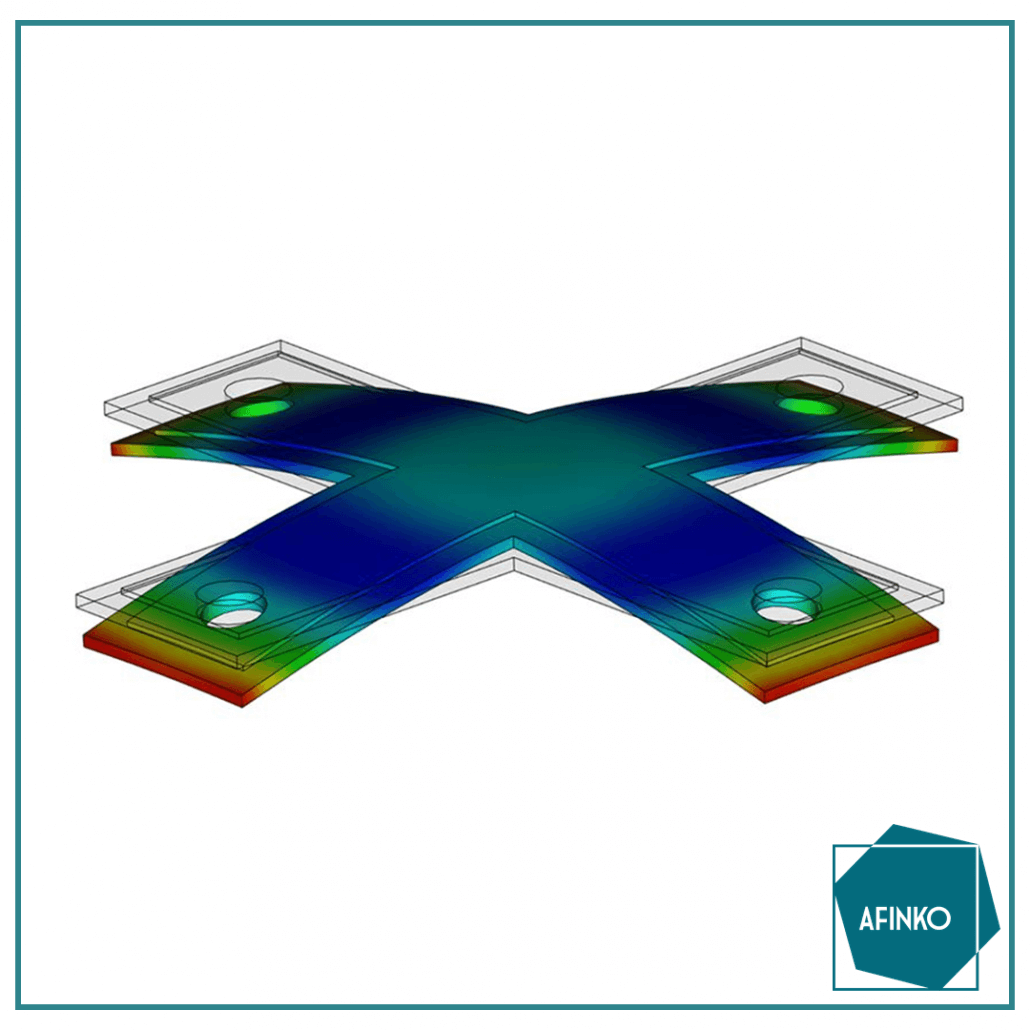

Figura: Imagem ilustrativa do fenômeno de contração pós moldagem (Fonte: ptonline)
Como é realizado o ensaio de Contração Pós Moldagem?
O ensaio de contração pós moldagem consiste basicamente em moldar o material de interesse no formato de corpos de prova padronizados e posteriormente medir as dimensões da peça final comparando-as com as dimensões do molde utilizado em sua conformação.
Diferentes normas técnicas podem especificar o molde a ser utilizado na injeção da peça a ser utilizada no ensaio de contração. As mais comuns para este tipo de teste são a ASTM D955 e a ISO 294. No caso da ASTM D955 existem 3 tipos de moldes, conforme a figura abaixo:

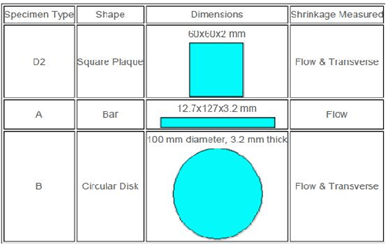

Tipos de Moldes para o Ensaio de Contração Pós Moldagem (Fonte: Abis Mold Maker)
Dessa forma, através da medida das diferenças entre as dimensões finais da peça e as dimensões dos moldes, é possível obter quantitativamente a contração sofrida pela peça, onde o resultado do ensaio é apresentado de forma percentual.
Com o auxílio dos resultados deste teste é possível obter os parâmetros de processamento mais adequados para cada material, já que fatores como a temperatura do polímero durante o processamento e a taxa de resfriamento podem influenciar na intensidade da ocorrência deste fenômeno indesejado.
Além disso, o ensaio contribui no desenvolvimento de moldes para a conformação de polímeros, pois é possível considerar o percentual de contração sofrida pelo material nos cálculos dimensionais do projeto do molde, permitindo obtenção de peças com uma fidelidade dimensional maior em relação aos projetos.
Nos acompanhe também pelo Facebook: https://pt-br.facebook.com/afinkopolimeros/
